Der Spritzgießmaschinenhersteller Wittmann Battenfeld GmbH, Kottingbrunn (Österreich), präsentiert unter dem Motto „be smart“ eine Vielzahl an innovativen Neuerungen. Neben Neuheiten in der Maschinentechnologie ist die neue Unilog B8-Steuerung, die für alle Maschinen der PowerSerie zur Verfügung steht, das Highlight der diesjährigen K-Messe. Die Einbindung in die Welt von Industrie 4.0 zieht sich als roter Faden durch die Mehrzahl der gezeigten Exponate.
Die neue Steuerugsgeneration Unilog B8 ist nach der K 2016 für alle Maschinen erhältlich. (Foto: Wittmann Battenfeld)
Die neue Steuerung Unilog B8 von Wittmann Battenfeld – erstmals gezeigt auf einer EcoPower während des 40-Jahr-Jubiläums der Wittmann-Gruppe – wird in Düsseldorf durchgängig auf allen Maschinen zu sehen sein. Diese neue Steuerungsgeneration unterscheidet sich von der Vorgängerversion durch zusätzliche Features und einen noch höheren Bedienkomfort. Über einen ansprechend designten, schwenkbaren 21,5“ Full HD Multitouch-Screen können die Prozessfunktionen mittels Gestensteuerung (Zoomen/Wischen) abgerufen werden, während auswählbare Betriebsfunktionen mittels haptischer Tasten, die in der Zentralkonsole der Maschine angebracht sind, bedient werden. Somit ist es möglich, häufig genutzte Funktionen einfach und direkt abzurufen.
Die Visualisierung und die Bedienung der Maschine laufen unter dem neuen Windows 10 IoT-Betriebssystem, das umfangreiche Möglichkeiten für eine moderne Bedienoberfläche bereitstellt und eine einfache Einbindung in die offene Welt von Windows-Applikationen möglich macht. Eine teilbare Bildschirmanzeige ermöglicht es, zwei unterschiedliche Funktionen gleichzeitig darzustellen. Dies ist besonders vorteilhaft, da durch die Wittmann 4.0 Technologie Maschinen und Peripheriegeräte parallel auf einem Bildschirm angezeigt und bedient werden können. Assistenz- und Hilfesysteme unterstützen den Bediener bei der Einstellung der Maschine und Optimierung der Ablaufprozesse.
Verpackung: EcoPower Xpress mit IML-Anwendung
Mit der neuen EcoPower Xpress stellt Wittmann Battenfeld die Entwicklung einer schnelllaufenden, vollelektrischen Maschine vor, die vor allem auf die Anforderungen der Verpackungsindustrie ausgerichtet ist. Die hochdynamischen Antriebsachsen für Einspritzen, Schließen und Öffnen der EcoPower Xpress sind für schnelle Bewegungen und höchste Regelgenauigkeit ausgelegt. Darüber hinaus wird auch durch den Einsatz von Servoantrieben ein Höchstmaß an Energieeffizienz erzielt. EcoPower Xpress steht für hohe Leistung mit optimiertem Energieeinsatz und liefert einen entscheidenden Beitrag zur Nachhaltigkeit in der Kunststoffverarbeitung.
Auf der K-Messe wird die EcoPower Xpress mit einer Wittmann W837 IML-Anlage zu sehen sein. Auf der EcoPower Xpress 400/1100+ werden mit einem 8-fach-Werkzeug von Greiner Packaging Deckel aus PP mit einer Zykluszeit von 4,7 s gespritzt. Der W837 Side-entry-Roboter legt die IML-Folien ein, entnimmt die folierten Deckel, führt sie in weiterer Folge einer integrierten Kamera zur Prüfung zu und separiert die Gut- und Schlechtteile. Kompakte Bauweise und schneller Wechsel von Folien zeichnen diese IML Anlage aus.
Medizintechnik: EcoPower Medical fertigt Inhalator-Komponente
Mit einer Maschine der EcoPower-Medical Serie, einer EcoPower Medical 110/350 stellt Wittmann Battenfeld seine Kompetenz im Bereich der Medizintechnik vor. Auf dieser kompletten Produktionszelle in Reinraum-Ausführung, versehen mit einer Laminar Flow Box von Max Petek, wird das zentrale Pumpenteil des Respimat-Inhalators der Boehringer Ingelheim microParts GmbH aus PEEK hergestellt. Die Teile und die Sub-Angüsse des Heißkanales werden aus dem 8-fach-Werkzeug mit einem ebenfalls für den Einsatz im Reinraum konzipierten Wittmann-Handling W837 Side-entry-Roboter entnommen, die Angüsse separiert und die Teile nach Kavitäten getrennt abgelegt. Auf diesem Exponat wird getreu dem Motto „be smart“ mit „Remote Control“ über ein externes Tablet die Bedienung der Maschine von außerhalb des Reinraumes gezeigt. Dies ist ein wichtiges Modul in Sinne von „Smart Machine“ innerhalb des Industrie 4.0 Konzeptes nach VDMA-Nomenklatur.
IKV-Werkzeug für Hybrid-Strukturbauteile
Auf einer EcoPower 110/350 wird auf der K-Messe in Düsseldorf mit einem 1-fach-Werkzeug des IKV Aachen die Herstellung eines Hybrid-Strukturbauteiles gezeigt. Bei dieser Anwendung werden das Tiefziehen von Blechronden und das Hinterspritzen im Spritzgießwerkzeug gezeigt. Dabei wird das speziell behandelte Blech mit einem Wittmann-Roboter mit neuer R9-Steuerung in das Werkzeug eingelegt und beim Schließvorgang mit einem Stempel tiefgezogen. In der Folge wird das umgeformte Blech mit PA hinterspritzt. Das fertige Hybridbauteil wird entnommen und abgelegt. Mit den neuen Steuerungsgenerationen B8 und R9 für Maschine und Roboter werden die Vorteile der gemeinsamen Entwicklung im Sinne von „Alles aus einer Hand“ ersichtlich.
Automotive: Strukturschaumverfahren auf Großmaschine MacroPower
Auf einer MacroPower 1100/8800 haben die Besucher die Möglichkeit, sich von den Vorteilen des bei Wittmann Battenfeld entwickelten Strukturschaumverfahrens Cellmould zu überzeugen. Dieses Verfahren, das die Herstellung besonders leichter, verzugsarmer Teile mit hoher Steifigkeit ermöglicht, ist vor allem für die Automobilindustrie, in der Gewicht als auch Optik eine besondere Rolle spielen, von hohem Interesse. Auf der MarcoPower 1100 wird die Herstellung eines Automotive-Teils gezeigt. Die Teile werden mit einem Wittmann-Roboter W843 pro mit neuer R9-Steuerung entnommen, einer Qualitätsprüfung unterzogen und auf ein Förderband abgelegt.
Als Industrie 4.0 Highlight wird auf dieser Maschine unter dem Titel „Smart Services“ erstmalig ein CMS (Condition Monitoring System) vorgeführt. Wichtige Maschinenzustandsdaten werden mit Sensoren gemessen, in der Maschinensteuerung ausgewertet und mittels MES System im Unternehmen für planbare Wartung zur Verfügung gestellt.

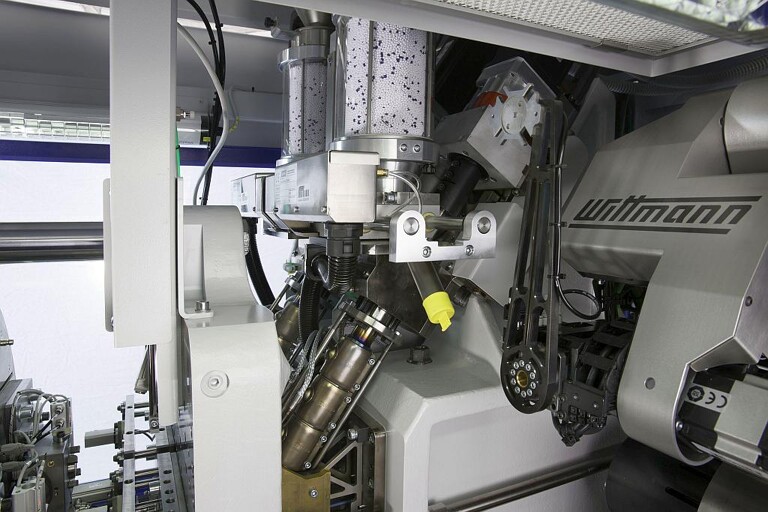

Die MicroPower wird erstmals in Mehrkomponentenausführung vorgestellt. (Foto: Wittmann Battenfeld)
MicroPower in Mehrkomponentenausführung
Ein weiteres Highlight am Messestand ist die MicroPower 15/10H/10H, die erste 2 Komponenten -Maschine der für den Spritzguss von Kleinst- und Mikroteilen konzipierten MicroPower-Serie des Unternehmens. Auf der Maschine, ausgestattet mit zwei parallelen Spritzaggregaten und Drehteller, wird mit einem 1-fach-Werkzeug der dänischen Firma Ortofon ein 2K-Stecker im Tonträgerkopf aus PC und PC elektrisch leitfähig hergestellt. Die Maschine ist mit einem integrierten Kamerasystem und einem Wittmann W8VS4 Scara Roboter zur vollautomatischen Q-Kontrolle und Entnahme der Teile ausgestattet.
Mehrkomponententechnologie jetzt auch für servohydraulische SmartPower
Die Maschinen der servohydraulischen SmartPower-Reihe sind jetzt auch für den Mehrkomponenten-Spritzguss verfügbar. (Foto: Wittmann Battenfeld)
Dem Motto „be smart“ folgend, stellt das Unternehmen erstmalig auf einer Maschine der servohydraulischen SmartPower-Reihe das Combimould-Verfahren (Mehrkomponententechnologie) vor. Die SmartPower-Serie ist nunmehr im Standard von 250 bis 3.500 kN verfügbar und ab der K 2016 nun auch in Mehrkomponenten-Ausführung. Auf einer SmartPower 180/525H/210L wird ein Trinkverschluss aus Thermoplast und Flüssigsilikon mit einem 8-fach-Werkzeug von ACH Werkzeugbau unter Einsatz der Umsetztechnik hergestellt. Die Entnahme und Ablage der Teile erfolgt mit einem Wittmann Roboter W832 pro.
Spritzblasen auf SmartPower 240
Ein weiteres interessantes und smartes Verfahren wird auf einer SmartPower 240/1330 demonstriert. Bei dieser Anwendung werden mit einem 2-fach-Werkzeug der französischen Firma Grossfiley Preform-Teile aus PP für einen 150 ml Flakon gespritzt und im Werkzeug aufgeblasen. Das mit einer Indexplatte ausgestattete Werkzeug besteht aus drei Stationen. In der ersten Station werden die Preform-Teile gespritzt, in der zweiten Station werden sie aufgeblasen und in der dritten frei fallend ausgeworfen. Die großzügig dimensionierten Werkzeugaufspannmaße der SmartPower-Serie machen sie besonders geeignet für Mehrkomponenten Anwendungen. Durch Erweiterung des Werkzeuges auf vier Stationen könnte das Preform-Teil mit einer zweiten Komponente überspritzt werden, um so attraktive Mehrkomponenten-Blasteile zu fertigen.
„Be smart“: Die Welt von Industrie 4.0
Auf allen auf der K ausgestellten Exponaten wird die Vernetzung von Maschine und Peripherie mit Wittmann 4.0 realisiert und demonstriert. Smart Production durch Individualisierung und Nachvollziehbarkeit unter Industrie 4.0 Gesichtspunkten ist das Thema auf dem Exponat SmartPower 350. Das Highlight zu diesem Thema wird eine vollautomatisierte und vollintegrierte Maschine der servohydraulischen SmartPower-Reihe sein, auf der die Herstellung individualisierter Kunststoffteile live erlebbar wird.
Auf einer SmartPower 350/3400 wird mit einem Werkzeug von Haidlmair eine Tragetasche aus TPE produziert, die mit einem persönlichen Aufdruck versehen werden kann. Bei einem Terminal kann der Besucher seinen Namen eingeben. Um die Tasche mit dem persönlichen Aufdruck zu erhalten, bekommt er einen QR-Code Ausdruck, welchen er dann bei der Ausgabestation einlesen kann. Wird der QR-Code eingescannt, wird die nächste produzierte Tasche aus der Produktion ausgeschleust und einer Station zugeführt, wo die Tasche mittels Laser beschriftet wird. Im Anschluss an die Messe können die Produktionsdaten der „personifizierten Tasche“ 14 Tage lang durch Scannen des QR-Codes abgerufen werden. Das Handling der Taschen erfolgt mit einem Wittmann Roboter W843 pro mit neuer R9-Steuerung.
Bei der vertikalen Spritzgießmaschine CM R 40 ist ein freier Zugang von allen Seiten möglich. (Foto: Wittmann Battenfeld)
Vertikale Rundtischmaschine mit Automatisierung
Neben den Maschinen der PowerSerie zeigt Wittmann Battenfeld auch eine vertikale Rundtischmaschine mit Automatisierungsanlage. Bei der CM 40/210 R1280 handelt es sich um eine Maschine der neuen CM-R Baureihe mit Rundtisch und einer Schließkraft von 400 kN. Bei der CM-R40 ist die holmfreie Schließeinheit als auch die servogeregelte Spritzeinheit vertikal aufgebaut. Durch die vertikale C-Rahmen-Bauweise mit zwei symmetrischen Schließzylindern ist ein maximaler Freiraum im Werkzeugbereich und damit eine bestmögliche Zugänglichkeit gegeben.
Mit Wittmann 4.0 in die Welt von Industrie 4.0
Wie bereits erwähnt, wird im Zuge von Wittmann 4.0 die Vernetzung von Maschine und Peripherie auf allen auf der K ausgestellten Anlagen realisiert. Über die neue Maschinensteuerung B8 können sowohl Maschinen als auch angeschlossene Roboter und Peripherie über die einheitliche Windows-Oberfläche verbunden und bedient werden. Damit wird eine Interaktion zwischen den einzelnen Geräten möglich und der gesamte Verarbeitungsprozess optimal aufeinander abgestimmt und nachvollziehbar. Der Wittmann 4.0 Router, eine Eigenentwicklung von Wittmann, trägt dabei wesentlich zur Datensicherheit im gesamten System bei. Nur Geräte, die sich mittels Sicherheitszertifikat eindeutig am Router identifizieren, erhalten Zugriff in die Arbeitszelle. Der Router ist in die Spritzgießmaschine integriert und mit der angebundenen Peripherie sowie dem Netzwerk des Kunden verbunden. Durch den Router entfällt somit die manuelle Vergabe von IP-Adressen für die einzelnen Geräte in einer Arbeitszelle. Damit ist ein dynamisches An- und Abstecken der Geräte auch während des Betriebs der Anlage gemäß dem Motto „Plug & Produce“ möglich. Weiterhin ergeben sich dadurch Vorteile für die Anbindung an MES- oder ERP-Systeme bzw. den Zugriff auf Spritzgießmaschine, Roboter oder Peripheriegeräte mittels OPC UA. Ein gesicherter Informationsaustausch mit Condition Monitoring Systemen, Remote Control oder dem Windows basierten Web-Service 24/7 ist damit ebenfalls gewährleistet. Die Wittmann 4.0 Technologie öffnet den Weg in die Industrie 4.0 Welt und leistet darüber hinaus einen wichtigen Beitrag zur Cyber-Sicherheit in Produktionsbetrieben.
