Auf dem Messestand von Sumitomo (SHI) Demag ist ein 256-Kavitätenwerkzeug von Rico für die Serienfertigung von Einzelleiterabdichtungen aus LSR live in Aktion zu erleben. Das Schussgewicht beträgt 0,6 g, die Zykluszeit 15 s und die Schließkraft 1.300 kN.
Trotz der 256 Kavitäten erweist sich das Werkzeug von Rico, Thalheim bei Wels (Österreich), mit einer Formkastengröße von 446 mm x 611 mm x 351 mm als sehr kompakt. Dies in Kombination mit einer ebenso kompakten Auslegung der gesamten Spitzgießzeit führt zu einer hohen Produktivität pro Quadratmeter der benutzten Fläche.

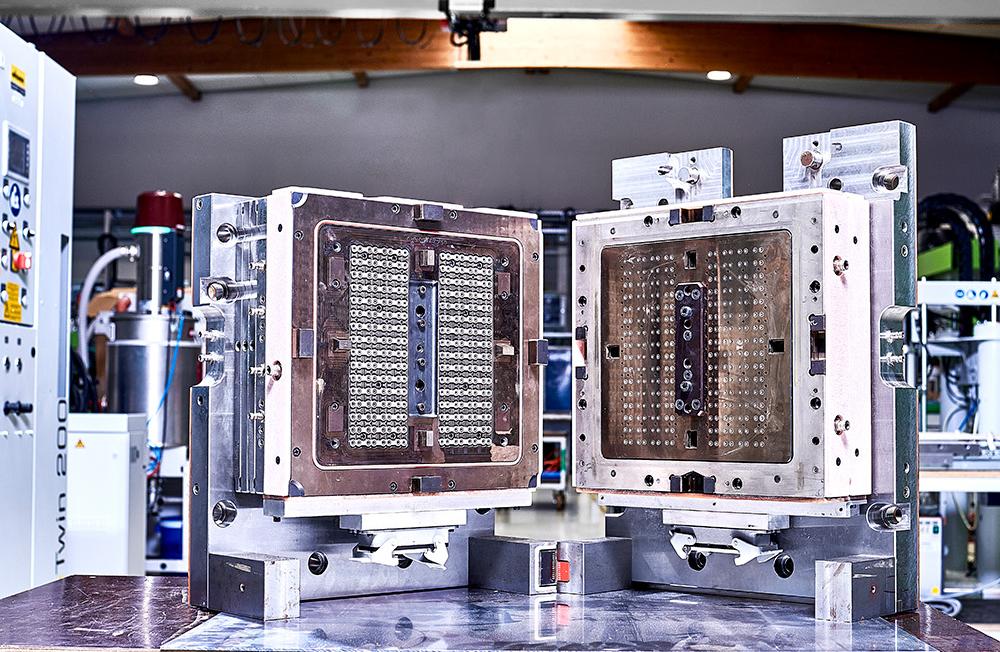

256 Kavitäten auf kleiner Fläche bietet dieses LSR-Werkzeug. (Foto: Rico)
Der von den Rico-Spezialisten im Haus entwickelte Kaltkanal mit Doppeldüsensystem sorgt für eine abfallfreie Direktanspritzung. Ein weiterer Vorteil der platzsparenden Bauweise und dem 1:2-Verhältnis der Kaltkanal-Düsen ist die Wärmebilanz bei der eingesetzten Heizung bzw. Kühlung und zusätzlich ein geringstmöglicher Versatz. Das Werkzeug genügt hohen Ansprüchen an Maßhaltigkeit und Teilespezifikation. Für mehr Effizienz und Zeitersparnis sorgt der selbstbalancierende Kaltkanal, der nicht ständig aufwändig eingestellt werden muss.
Das duale Entformsystem erlaubt sowohl die Produktion als Schüttgut als auch eine einzelnestseparierte Ablage. Die Einzelnestseparierung führt zu einer höheren Verfügbarkeit in der Produktion und bringt so einen großen Schritt in Richtung der 0-ppm-Strategie. Dank Schnellspannsystem bzw. durch Funktionsintegrationen – wie beispielsweise der Zentrierung in das Wechselpaket – ist das rasche und friktionsfreie Wechseln verschiedener Einsatzgarnituren einfach möglich. Ein übergreifendes, technisches Spezifikum bei Rico-Werkzeugen ist, dass sie auch im kalten Zustand auf Schließkraft fahren, ohne Komponenten zu beschädigen, und so Stillstand vermeiden.
Durch die gemeinsame Konstruktion und die Auslegung von Werkzeug einerseits und der Automatisierung andererseits vermeidet Rico hohe Komplexitätsgrade und steigert so die Prozesssicherheit.
Zu sehen gibt es die komplette Anwendung auf dem Stand von Sumitomo (SHI) Demag B1-1105.
