Das Wärmerückgewinnungssystem EHR ermöglicht durch eine effiziente Luft/Wasser-Wärmeaustausch-Einrichtung die Energie-Übertragung von heißem Wasser auf warme Luft für die Trocknungsanlage. Hierfür nutzt es externe Prozessabwärme.
Das Wärmerückgewinnungssystem (EHR), das in Kombination mit der gravimetrischen Trocknung von Kunststoffen und der Labo-Net-Steuerung eine Energieeinsparung von bis zu 85 % ermöglichen soll, stellt die Labotek Deutschland GmbH, Wuppertal, auf der Fakuma 2024 vor. Dieses System nutzt externe Prozessabwärme in Form von Warmwasser, um die zentrale Materialtrocknung effizienter zu gestalten.

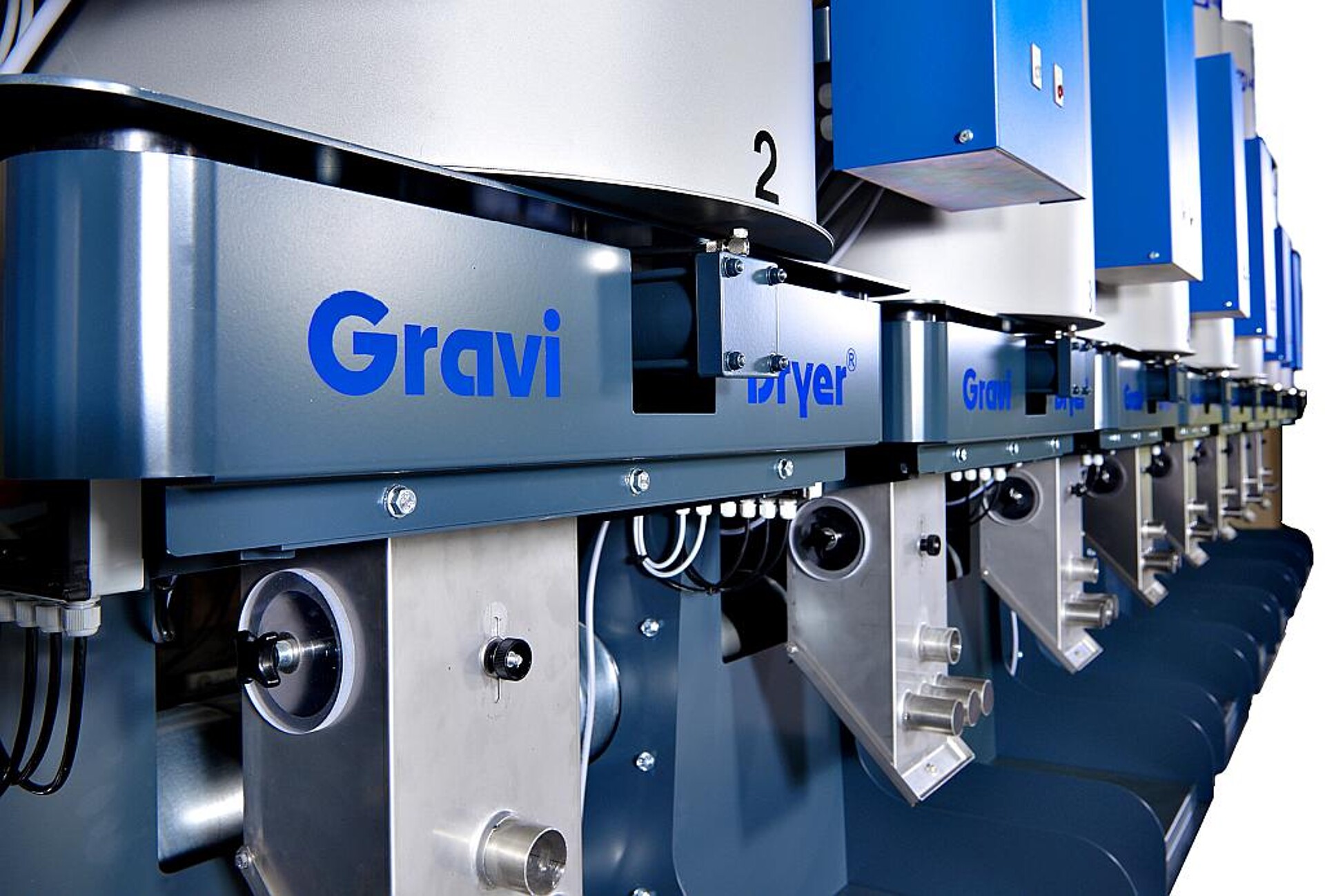

Das Wärmerückgewinnungssystem (EHR) soll in Kombination mit dem Gravi-Dryer und der Labo-Net-Steuerung eine Energieeinsparung von bis zu 85 % bieten. (Foto: Labotek)
Ein weiteres Beispiel für energiesparende Lösungen von Labotek ist der Bereich der Zentralanlagentrocknungssysteme. Hier besteht die Möglichkeit durch den gravimetrischen DH-Trockenbehälter den Zufluss und den Abfluss von Kunststoffgranulaten über das Prinzip „gain in weight“ und das Prinzip „loss in weight“ präzise zu erfassen und damit die Materialtrocknung in einer neuen Weise zu regeln.
Der Gravi-Dryer kann mit seiner gravimetrischen Durchsatzerfassung unabhängig vom Schüttgewicht automatisch die Trockenzeit dem Materialdurchsatz anpassen, die Materialmenge zu Produktionsbeginn langsam oder schnell hochfahren und zum Produktionsende hin, ebenso wieder herunterfahren. Damit gehören Übertrocknung durch zu lange Verweilzeiten sowie Materialreste zum Ende der Produktion der Vergangenheit an.
Entsprechend dem Massendurchsatz wird auch die Luftmenge für jeden Trockenbehälter einzeln angepasst und optimiert. Es wird für jeden Trockenbehälter nur genau so viel Luft verwendet, wie unbedingt erforderlich ist. Der zentrale Trockenlufterzeuger passt die bereitgestellte Luftmenge automatisch über frequenzgeregelte Gebläse der benötigten Luftmenge an.
Sämtliche Materialtrocknungs- und Handling-Funktionen werden durch die zentrale Labo-Net-Steuerung kontrolliert. Über ein benutzerfreundliches zwölf Zoll großes Touchscreen-Bedienfeld für Wand- oder Pultmontage werden alle Funktionen einfach bedient und der Anlagenstatus anschaulich dargestellt. Die Steuerung nutzt ProfiNet- und AS-i-Feldbuskomponenten von Siemens, um die Endgeräte anzusteuern. Dabei bietet sie nicht nur die Gravi-Dryer-Funktionen, sondern auch die konventionelle LESS Energiespar- und Übertrocknungssicherung sowie die Förderluftgeschwindigkeits-Regelung mit frequenzgeregelten Vakuumstationen.
Die Befüllung jedes Gravi-Dryer ist vollumfänglich automatisiert und passt sich kontinuierlich dem entsprechenden Materialverbrauch sowie Arbeitsprozesses der Maschine an. Die Steuerung überwacht jede Veränderung des Materialverbrauchs. Durch die Verwendung der optionalen SQL-Datenbank können die historischen Daten, Ereignisse sowie Alarme abgerufen werden. Das Wärmerückgewinnungssystem EHR ermöglicht hier durch eine hocheffiziente Luft/Wasser-Wärmeaustausch-Einrichtung die Energie-Umwandlung von heißem Wasser in warme Luft für die Trocknungsanlage, hierfür nutzt es externe Prozessabwärme.
