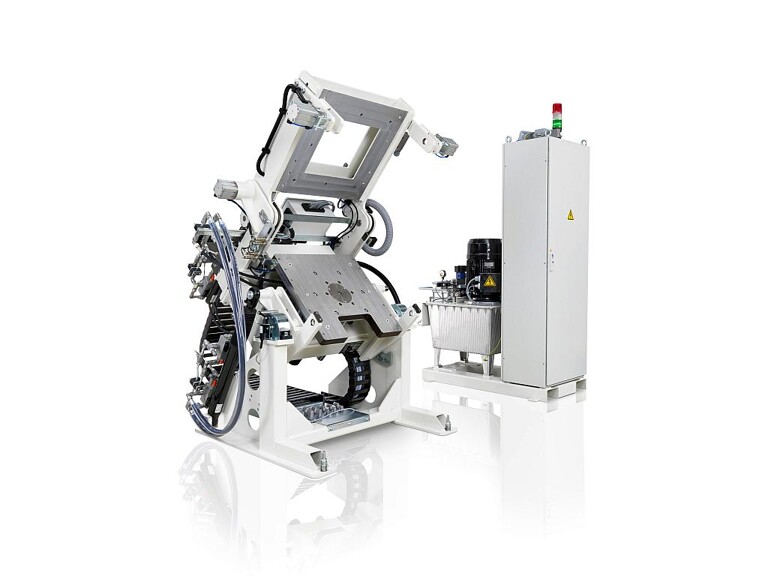

Der neue Lenkrad-Formenträger ist von 0 bis 90 Grad schwenkbar und damit individueller einstellbar. (Foto: Krauss Maffei)
Der neue Lenkrad-Formenträger der Krauss Maffei Reaktionstechnik, München, überzeugt durch eine hohe Flexibilität bei gleichzeitig hoher Ergonomie und Maschinenverfügbarkeit. Möglich wird dies durch das neue ergonomische Design sowie den erweiterten Schwenkbereich von bis zu 90°. Zum Einsatz kommt der neue Formenträger beim Polyurethan-Umschäumen von Lenkrädern.
Hohe Flexibilität ebenso wie eine gute Bedienbarkeit gewinnt der Formenträger dadurch, dass das Gestell stufenlos und individuell einstellbar zu schwenken ist. Sowohl für das Schäumen als auch für die Reaktionstechnik liegt der mit dem neuen Formenträger erweiterte Schwenkbereich zwischen 0 und 90°. „Die 90-Grad-Schäumlage macht es möglich, das Werkzeug über die Trennhälfte zu entlüften. Dadurch kann auf zusätzliche Entgasungsöffnungen verzichtet werden. Es entsteht weniger Abfall und der Materialiensatz reduziert sich”, erklärt Wolfgang Frehsdorf, Leiter Business Unit Foam bei Krauss Maffei. Auch der Maschinenbediener profitiert von der Möglichkeit des Schwenkens, die Bedienposition ist im Bereich 0 bis 40° frei einstellbar.
Der neue Formenträger für die Lenkradumschäumung lässt sich je nach Kapazitätsbedarf einfach skalieren. Dafür sorgt der modulare Aufbau: Jede Station hat ihre eigene Hydraulikeinheit und ihre eigene Proportionalsteuerung. So kann der Anwender nach Belieben mehrere solcher Einheiten nebeneinander anordnen und sowohl einzeln als auch über das Touchpanel programmiert in synchronen Zyklen laufen lassen. Dank dieser unabhängigen Steuerung mehrerer Formenträger erreicht die Anlage eine hohe Maschinenverfügbarkeit. Für hohe Flexibilität bei der Werksplanung sorgt zudem die Möglichkeit, jeden Formenträger einfach von einer Anlage zur nächsten zu verlagern. Die Formenträger können vor Ort schnell montiert werden, und die Erweiterung bestehender Anlagen ist ohne nennenswerte Produktionsunterbrechungen möglich.
Der neue Lenkrad-Formenträger kann sowohl hydraulische als auch pneumatische Werkzeugfunktionen bedienen. Die Schließkräfte der Form sind frei einstellbar und reichen bis zu 100 kN, variabel über den Formenträgerzyklus. Diesen Zyklus kann der Anwender selbst über das Touchpanel der Steuerung komfortabel programmieren.
Der neue Lenkrad-Formenträger bringt schnelle Schließenbewegungen und eine hohe Plattenparallelität mit. Diese sorgen für kurze Prozesszeiten sowie eine gleichbleibend gute Bauteilqualität. Mindestens eine Aufspannplatte ist bei dem neuen Lenkrad-Formenträger drehbar gelagert und kann geschwenkt werden. Die Schließeinheit wird zum Kraftaufbau an Zuglaschen verriegelt. Die festigkeitsoptimierte Rahmenkonstruktion der Formenträger gewährleistet in Verbindung mit der hydraulischen Verriegelung zudem einen hohen Kraftfluss beim Zuhalten der Formhälften. Dank der geringen Durchbiegung der Formaufspannplatten ist auch die Verwendung nicht eigensteifer Werkzeuge möglich. FTR-Formenträger bieten darüber hinaus von drei Seiten den Zugang zur Form und erlauben den Schaumeintrag ins offene Werkzeug sowie schnelle Werkzeugwechsel.
