Der konturnahe Kanal kühlt gezielt die Austrittsöffnung der Angussbuchse. (Abb.: Hermle)
Erstmalig stellt die Maschinenfabrik Berthold Hermle AG, Gosheim, ihre Technologie- und Dienstleistungsangebote aus dem Bereich der generativen Werkzeugherstellung auf der Fakuma vor.
Der Schwerpunkt der Messepräsentation liegt in den spezifischen Vorzügen der Hermle MPA-Technologie für den Kunststoffspritzguss. Im Blickpunkt stehen dabei der Warmarbeitsstahl 1.2344 / H13, konturnahe Kühlkanäle sowie die Materialkombination von Kupfer und Stahl.
Am Messestand wird eine Auswahl an Kundenwerkzeugen präsentiert, darunter eine Zahnradform mit konturnaher Kühlung sowie Beispiele für gekühlte Angussbuchsen und Werkzeugeinsätze mit Kupferkern. Alle Exponate wurden mit der generativen Hermle MPA-Technologie gefertigt.
Die MPA-Technologie ist ein thermisches Spritzverfahren für Metallpulver. Es ermöglicht die generative Fertigung von großvolumigen Bauteilen mit nahezu beliebiger Innengeometrie. Die MPA Auftragseinheit ist in ein Hermle 5-Achsen Bearbeitungszentrum integriert. Damit wird die bewährte Hermle Zerspanungstechnik um die vielfältigen Möglichkeiten der generativen Fertigung erweitert.

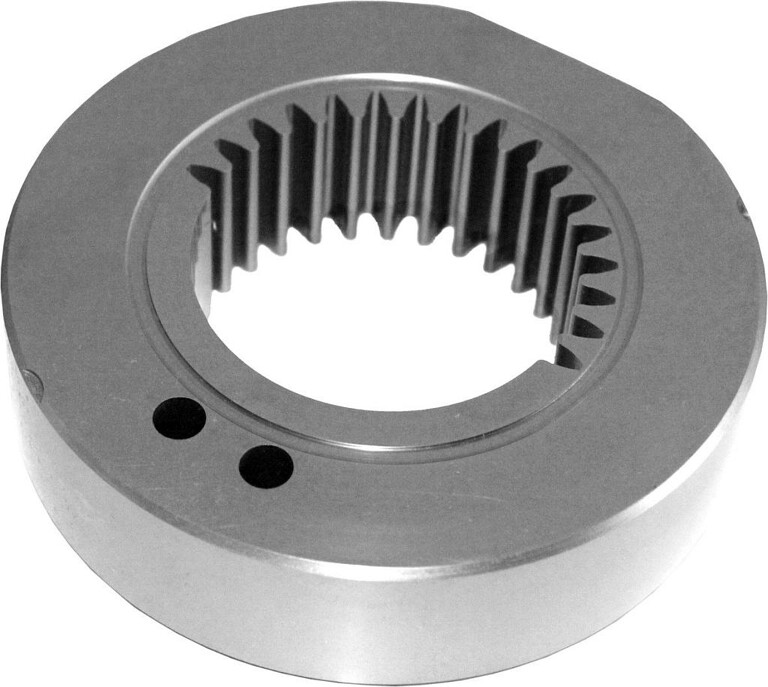

Bei dieser Spritzgießform eines Zahnrads werden die Zähne durch den kreisrunden Kanal gezielt temperiert. (Foto: Hermle)
Die folgenden Eigenschaften des Verfahrens sind besonders hervorzuheben:
- Werkstücke mit bis zu 500 mm Durchmesser
- Partieller Aufbau auf Halbzeug möglich
- Heizelemente und Funktionsteile integrierbar
- Kombination verschiedener Materialien in einem Bauteil (z.B. Kupfer und Stahl)
- Innenkonturen mittels wasserlöslichem Füllmaterial
- hohe Auftragsgeschwindigkeit (mehrere cm³/min)
Für die Fertigung von Bauteilen werden derzeit die Stähle 1.2344/H13, 1.2367 und 1.4404/316L, die Schwermetalle Reinkupfer und Bronze sowie die Leichtmetalle Titan und Aluminium eingesetzt.
Die MPA-Technologie wird von Hermle als Dienstleistung angeboten. Am Standort Ottobrunn bei München sind die Entwicklungs- und Fertigungskompetenzen für generatives Fertigen gebündelt. Hier stehen auch die MPA-Bearbeitungszentren zum generativen Fertigen der Bauteile.
