Neben einer lebenslangen Garantie auf die Heizung gewährt der Hersteller bei den Thermo-6-Geräten zusätzlich auch eine solche Garantie auf die Ultraschall-Durchflussmesser. Sämtliche Komponenten dafür wurden robust und langlebig ausgeführt.
Eine leistungsfähigere Variante der Temperiergeräte-Generation Series 6 für anspruchsvolle Einsatzbereiche präsentiert die HB-Therm AG, St. Gallen (Schweiz), auf der Fakuma 2024. Sie bringt höhere Heiz-, Kühl- und Pumpenleistungen mit und deckt jetzt einen Temperaturbereich von 100 °C über 140 °C und 160 °C bis zu 180 °C ab. Die Pumpenleistung liegt bei bis zu 160 l/min, die Heizleistung standardmäßig bei 16 kW und die Kühlleistung bei bis zu 120 kW bei 60 K. Bei den 100-°C-Geräten werden die Spalttopf- und Synchronpumpen 4T verwendet, ab 140 °C kommt die 4S-Pumpe zum Einsatz.

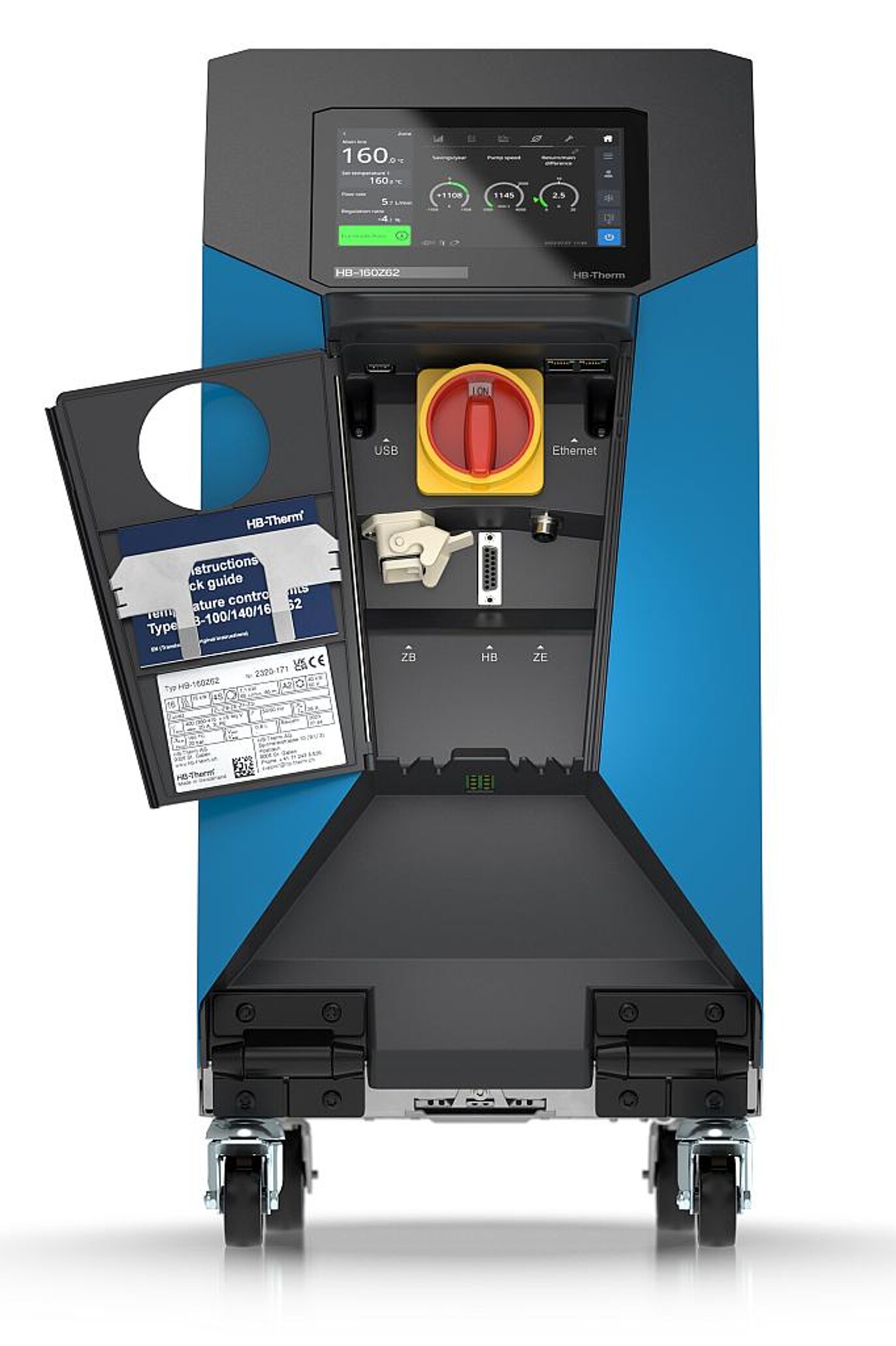

Auch die neue Baugröße 62 kommuniziert standardmäßig über OPC-UA mit den Spritzgießmaschinen. (Foto: HB-Therm)
Gleiches gilt für die neuen, leistungsstärkeren 6P- bzw. 6R-Pumpen mit einer Fördermenge bis 160 l/min, wobei die 6P Direct-Drive-Pumpe durch die Vermeidung von Wirbelstromverlusten ebenfalls einen hohen Wirkungsgrad für Temperaturen bis 100 °C besitzt. Alle Pumpen sind standardmäßig frequenzgeregelt. Aufgrund ihrer hohen Fördermengen kommen an den Geräten mit 6P- und 6R-Pumpen auch Anschlüsse mit größeren Querschnitten zum Einsatz.
Im physikalischen Aufbau etwas breiter, sind die Geräte der neuen Baugröße 62 mit 650 mm weniger hoch als die Vorgängermodelle der Series 5, was sich positiv auf die Aufstellmöglichkeiten im Bereich der Produktionsanlagen auswirkt. Mit ihrer Gesamthöhe passen auch die neuen Systeme gut unter Produktionsanlagen bzw. in das unmittelbare Fertigungsumfeld. Grund für die Abmessungen sind das größere Leistungspotenzial in den Bereichen Heizen, Kühlen und Pumpen.
Dennoch wurde laut Hersteller das ganze Potenzial dieser Baugröße noch nicht ganz ausgeschöpft. Künftig werden weitere Leistungsklassen angestrebt, die wie auch die aktuelle Erweiterung beim Vorgängermodell Thermo 5 nur bei der Baugröße 3 angeboten wurden. Was allerdings nicht heißt, dass es bei den Thermo 6 nicht auch eine Baugröße 63 mit noch höherer Leistung geben soll. HB Therm will im Laufe der Zeit besondere Leistungsmerkmale in den Standard überführen und diesen damit weiterentwickeln.
Neben einer lebenslangen Garantie auf die Heizung gibt es bei den Thermo-6-Geräten zusätzlich eine solche Garantie auf die Ultraschall-Durchflussmesser. Sämtliche Komponenten dafür wurden robust und langlebig ausgeführt. Martin Braun, CTO von HB Therm: „Dieser Schritt ist durch unser Know-how aus der Entwicklung der Hochtemperatur-Wassergeräte Thermo 5 bis 230 °C möglich geworden.“
Aufbauend auf der Technologie der Baugröße 61 wurden die Geräte der Baugröße 62 weiter standardisiert und mit den bekannten Ausstattungselementen wie etwa der optischen Alarmierung über LEDs im vorderen Bodenbereich ausgestattet. Mit dem Assistent Energy Control lässt sich auch ohne Vorkenntnisse permanent ein optimaler Betriebspunkt erreichen. Resultat ist eine um bis zu 85 % geringere Leistungsaufnahme.
Die Thermo-6-Geräte verfügen über eine vollumfänglich isolierte Mechanik. Das Hydraulikkonzept ist mit verschiedenen Modulen und einfachen Steckverbindungen ausgestattet und wurde auch mit einer durchdachten Verrohrung optimiert. Das Resultat ist nicht nur eine einfachere Handhabung, sondern auch der im Widerstand reduzierte Systemkreislauf. Das wiederum wirkt sich positiv auf den Wirkungsgrad und somit auf die Energieeffizienz und auch den CO2-Fußabdruck aus.
Die Bedienung des sieben Zoll großen Touch-Displays der Thermo 6 orientiert sich an modernen Smartphones. In nicht mehr als zehn Minuten beherrschten die Bediener das Temperiergerät, heißt es beim Hersteller. Individuelle Einstellungen und Favoriten-Wählmodi, Klartextanweisungen mit weiterführenden QR-Codes, Assistenten zum Einrichten der Geräte, Wischen und Blättern lassen auch am Display der Series-6-Geräte einfaches und schnelles Auffinden der gewünschten Bedienseiten zu.
Grafik- und Textseiten machen intuitives Navigieren möglich. Das Expertensystem hilft, warnt und berichtet. Auch komplexe Einstellprozeduren sind auf diese Weise einfach zu handhaben. Transparent angeordnet finden Einrichter und Bediener schnell und mit nur wenigen Klicks die Parameterseite, die sie brauchen.
Die Hard- und Softwarearchitektur der Series 6 erlaubt den Zugang zur digitalen Welt von HB Therm. Die digitalen Lösungen neben der standardmäßigen OPC-UA-Ethernet-Schnittstelle an jedem Gerät heißen „Gate 6“ und „e cockpit“. Beim „Gate 6“ handelt es sich um einen Schnittstellen-Server, der die Verbindung (Gateway) zur App „e cockpit“ und den digitalen Services sowie zwischen mehreren Thermo 6 und/oder Thermo 5-Geräten sowie weiteren externen Anlagen wie etwa Spritzgießmaschinen herstellt.
Neben den Standardausstattungen sind jetzt auch das Reinraumpaket, eine OPC-UA-Schnittstelle und eine Pumpenzustandsüberwachung serienmäßig. Hilfreich sind auch die Wartungsanzeigen der im Gerät befindlichen Komponenten. Nutzungsabhängig informieren sie rechtzeitig über anstehende Wartungen.
