Der Cooling Tornado erzeugt eine turbulente Strömung im Kühlmedium und verbessert damit den Wärmeübergang. Der Wirkungsgrad der Temperierung kann so – in Abhängigkeit vom Durchfluss – um bis zu 20 % erhöht werden.
Der Cooling Tornado Z9665/… bietet vielseitige Einsatzmöglichkeiten und kann sowohl in Kombination mit Verteilerrohren zur Kerntemperierung als auch direkt in den entsprechenden Temperierbohrungen verwendet werden. Die erzeugte Turbulenz unterbricht die laminare Unterschicht des Kühlmediums und bewirkt, dass auch der innere Kern des Temperiermediums zum Außenmantel strömt, was zu einem besseren Wärmeübergang führt.

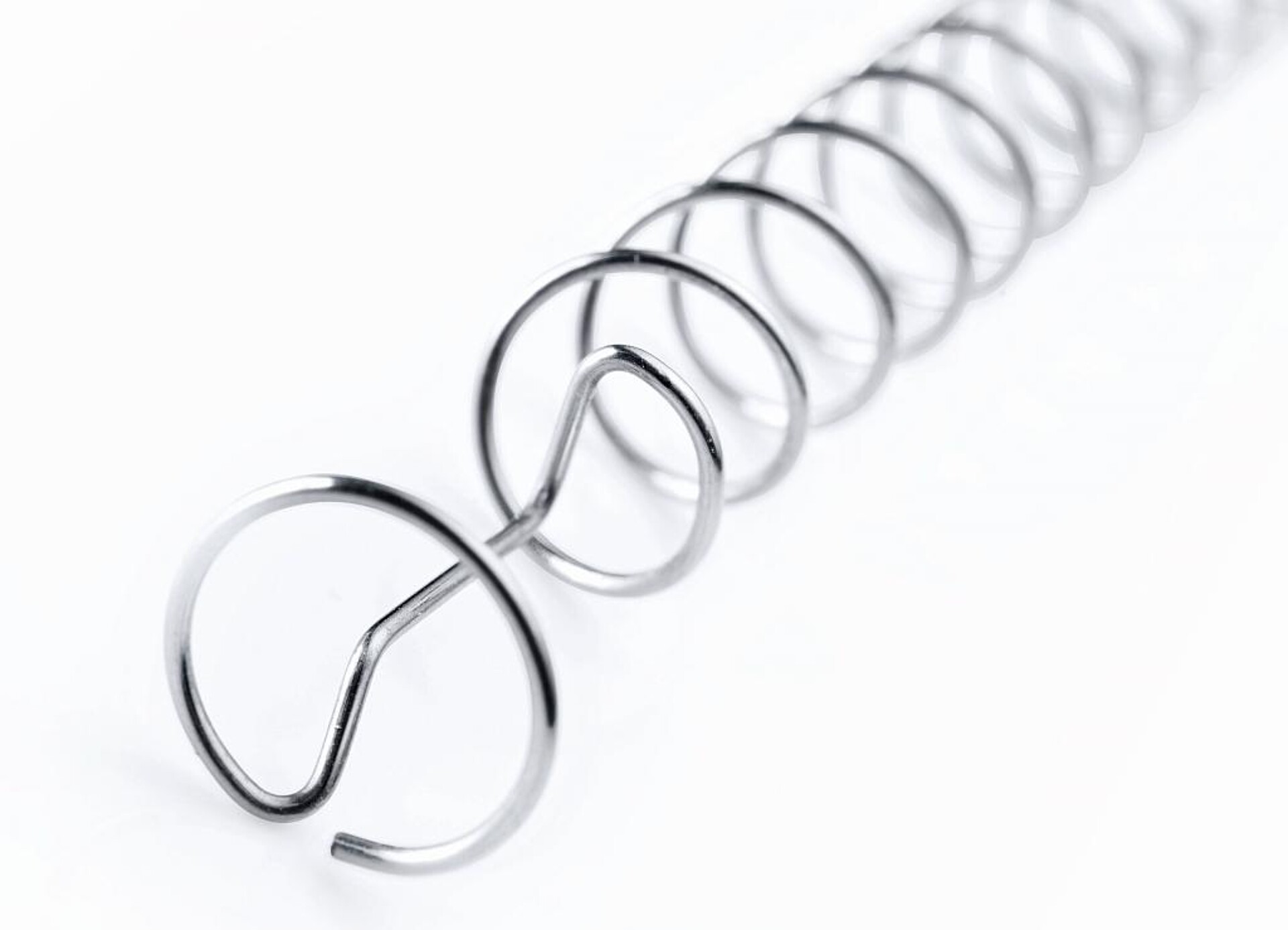

Der Cooling Tornado ist eine einfache Möglichkeit, um bei der Werkzeugtemperierung Energie zu sparen und kürzere Zykluszeiten zu erreichen. (Foto: Hasco)
Die effizientere Temperierung sorgt für kürzere Zykluszeiten und die Vermeidung von Hotspots, was eine gleichmäßige Temperaturverteilung sicherstellt. Im Vergleich zu herkömmlichen Temperierbohrungen können Temperaturunterschiede von bis zu 10 K erreicht werden. Die Verwirbelung des Kühlmediums führt zu einer Energieeinsparung zwischen 20 und 40 %. Der Cooling Tornado ist einfach nachrüstbar und individuell kürzbar, wodurch eine flexible Anpassung an bestehende Systeme gewährleistet ist.
Die Installation gestaltet sich ebenfalls einfach. Er kann schnell nachgerüstet und über einen Klemmring am Ende positioniert und fixiert werden. Der Einbau kann sowohl in Verbindung mit Kühlröhrchen, wie dem Z962/… zur Kernkühlung erfolgen, als auch direkt in die Temperierbohrungen eingebracht werden.
Mit umfangreichen Versuchen belegt Hasco die Wirksamkeit des Cooling Tornados. In einem Vergleich der Temperierkreisläufe mit und ohne Einsatz konnte eine Reduktion der Oberflächentemperatur um 10 % festgestellt werden. Bei einer Durchflussrate von beispielsweise 6 l/min sank die Oberflächentemperatur der Kavität von 86 auf 78 °C. Diese Ergebnisse zeigen laut Hasco, dass durch die komplette Bestückung eines Werkzeugs mit dem Cooling Tornado Z9665/… eine Energieeinsparung zwischen 20 und 40 % erzielt werden kann.
