Auf Standardanwendungen, die 80 % der Marktanforderungen abdecken, richtet der Maschinenbauer Haitian International seinen Fokus. Bereits zur K 2013 waren die Weichen für die zukünftige Entwicklungsstrategie gestellt worden: elektrische Lösungen […]

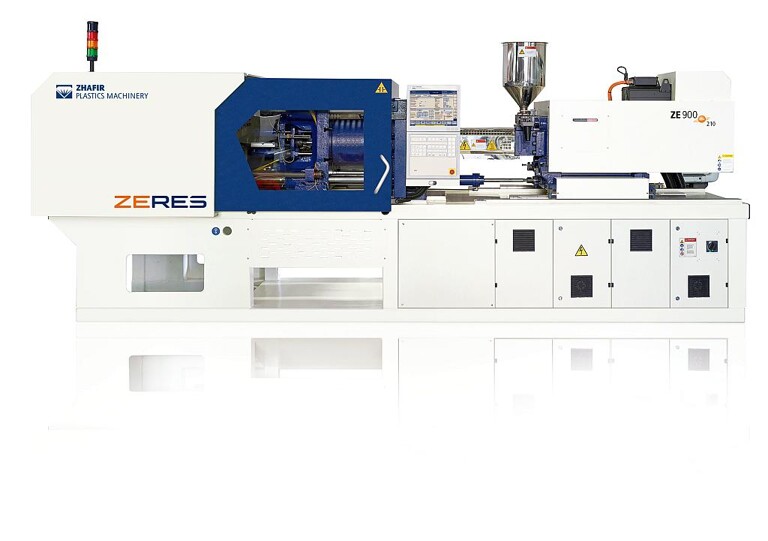

Ausgestattet mit einem 192fach-Werkzeug wird das 3.000-kN-Modell der Zeres-Serie auf der K 2016 medizinische Nadelschutzkappen im 9-s-Zyklus fertigen. (Foto: Haitian)
Auf Standardanwendungen, die 80 % der Marktanforderungen abdecken, richtet der Maschinenbauer Haitian International seinen Fokus. Bereits zur K 2013 waren die Weichen für die zukünftige Entwicklungsstrategie gestellt worden: elektrische Lösungen in den kleineren Schließkraftklassen, Zwei-Platten-Technologie in den großen Schließkraftklassen. Die Geschäftszahlen per 31. Dezember 2015 haben bewiesen, dass dies der richtige Weg ist: In den kleinen Tonnagen stieg der Verkaufsanteil der elektrischen Zhafir-Maschinen von 11,1 % auf 14,8 %, in den mittleren und großen Tonnagen der Zwei-Platten-Maschinen stieg er von 19,5 % auf 28,5 %. Auch 2016 setzt sich der Trend fort.
Häufige Werkzeug- oder Farbwechsel, immer kürzer werdende Produktlebenszeiten, kleine Losgrößen „on demand“ verlangen von den Verarbeitern noch mehr Flexibilität und Reaktionsstärke bei wettbewerbsfähigen Maschinenstundensätzen. Haitian International untermauert seine klare Positionierung und setzt weiterhin konsequent auf flexible, vielseitig einsetzbare Fertigungslösungen mit hohem Qualitätsniveau, zu einem außerordentlich guten Preis-Leistungs-Verhältnis.
Europa-Premiere der vollelektrischen Packaging-Variante
Ca. 30 % der Verpackungsanwendungen in Europa haben in der Regel extrem kurze Zykluszeiten von 2 bis 3 s, hohe Kavitäten und somit hohen Output. Zhafir Plastics Machinery konzentriert sich auf Verpackungsanwendungen über 4 s. Zum Beispiel für Behälter oder Kappen und Verschlüsse für die Kosmetikindustrie. Die Verpackungsvariante der vollelektrischen Zhafir Venus II Serie ist speziell an diese Produktgruppen angepasst worden. Etwa durch eine quadratische Plattengeometrie für mehr Platz und durch ein modifiziertes Maschinenbett für höhere Stabilität bei schweren Mehrkavitäten-Werkzeuge. Eine spezielle Kugelumlaufspindel auch auf der Einspritzseite verhindert Überhitzung bei kurzen Zyklen. Ausgestattet mit einer Plastifiziereinheit L/D 25:1 und Einspritzgeschwindigkeiten von bis zu 500 mm/s bietet das vollelektrische Prinzip per se die Voraussetzungen für dynamische und hochpräzise Prozesse. Die p-Variante der Venus ist mit Schließkräften von 1.500 bis 4.500 kN verfügbar (die gesamte Baureihe der Venus II Serie umfasst 400 bis 6.500 kN). Auf der K-Messe zeigt Zhafir eine VEII3000/1700p, die einen IML-Becher in 4,4 s produziert, integriert in eine Automationszelle von Sepro Robotique und Machines Pages.
Zhafir Zeres Serie: Elektrische mit 192fach-Werkzeug
Mit der elektrischen Zhafir Zeres hat Haitian International das bisherige Spektrum elektrischer Vielfalt um neue Möglichkeiten erweitert. Die flexible Maschine mit Basistechnologie der Venus-Serie und integriertem Hydraulikspeicher für z.B. Kernzuganwendungen bietet Kunststoffverarbeitern bedarfsgerechte Lösung auf hohem Niveau. „Mit der Zeres Serie möchten wir Verarbeitern den Umstieg von hydraulischen auf elektrische Maschinen erleichtern. Die Zeres ist optimal für Werkzeuge mit Kernzügen und Formteile, bei denen es auf hohe Qualität ankommt und nicht so sehr auf allzu kurze Zykluszeiten, wie z.B. bei optischen Teilen“, erläutert Philippe Porret, Mitglied der Geschäftsleitung bei Haitian International Germany.
Baugleich mit der Venus II Serie, verfügt die Zeres über alle Vorteile elektrischer Spritzgießtechnologie: Präzision, Energieeffizienz, unabhängige Parallelbewegungen im gesamten Zyklus und nicht zuletzt Wartungsfreundlichkeit. Servoelektrische Antriebe für Einspritzen, Dosieren und Werkzeugbewegung sorgen für hohe Dynamik. Ein integrierter Hydraulikspeicher für Nebenachsen macht die Zeres zudem einsatzfähig für Anwendungen mit Kernzügen oder Kaskaden.
Eine servo-hydraulische Pumpe versorgt die Nebenbewegungen wie Kernzug, Auswerfer und Düsenanlage. Die Hydraulik ist punktgenau auf den Leistungsanspruch der Nebenachsen angepasst und gewährleistet dadurch hohe Energieeffizienz und Wirtschaftlichkeit. Druck und Fluss werden optimal geregelt. So verschafft die Zeres dem Verarbeiter neben der breiten elektrischen Anwendungsvielfalt auch gleichzeitig mehr Produktionseffizienz durch Energieeinsparungen im zweistelligen Prozentbereich. Zhafirs Einstiegsmodell in die „vollelektrische Welt“ verfügt über Schließkräfte von 400 bis 6.500 kN. Auf der K-Messe produziert eine Zeres mit 3.000 kN medizinische Nadelschutzkappen auf einem 192fach-Werkzeug in 9 s.
Upgrade der Zwei-Platten-Maschine Jupiter II
Seit Einführung der Haitian Jupiter II Serie 2013 verzeichnete die Baureihe von Jahr zu Jahr beachtliche Erfolge. 2015 konnte ein Umsatz-Plus von 40 % im Vergleich zum Vorjahr verbucht werden. Die technologisch robuste Jupiter II Serie überzeugt nicht nur durch schnelle, reibungslose Werkzeugbewegungen und ihren sehr sparsamen Energieverbrauch. Das neueste Upgrade der Jupiter – kurzum „Plus“ genannt – führte zu signifikanten Verbesserungen.
Sie ist durch ihre komprimierte Bauweise platzsparend und leise im Betrieb. Das neue dezentrale Schließsystem realisiert mehr Dynamik auf der Schließseite und erreicht kürzere Trockenlaufzeiten. Dafür wurden verschiedene Komponenten neu konstruiert, ersetzt oder optimiert. Mehr Verschleißfreiheit gewährleistet das berührungslose, digitale Wegmesssystem für schnelle Reaktionszeiten mittels CAN-Bus-Kommunikation und hohe Positioniergenauigkeit (± 0,05 %).
„Die Produkte und Anforderungen vieler unserer Kunden sind sehr unterschiedlich, so dass sie ihre Fertigungsprozesse immer wieder modifizieren oder neu abstimmen müssen. Der schnelle Werkzeugwechsel auf Jupiter II kommt ihnen dabei sehr entgegen. Zudem wurde die Baureihe bereits letztes Jahr bis auf 4.500 kN nach unten erweitert, sodass die Jupiter in Europa ein förmlicher Shooting Star z.B. für Automobilzulieferer wurde“, berichtet Philippe Porret, auch verantwortlich für den Key Account.
Die Jupiter ist mit einer neuen KEBA Steuerung (1.4 GHz CPU) ausgestattet, die über EtherNet (Ebug, EasyNet, OPC) und EtherCat verfügt und vom Maschinenführer komfortabel am farbigen 15-Zoll-LCD-Touch-Screen mit bedienerfreundlichen Doppelseiten-Ansicht schnell und einfach konfigurierbar ist.
