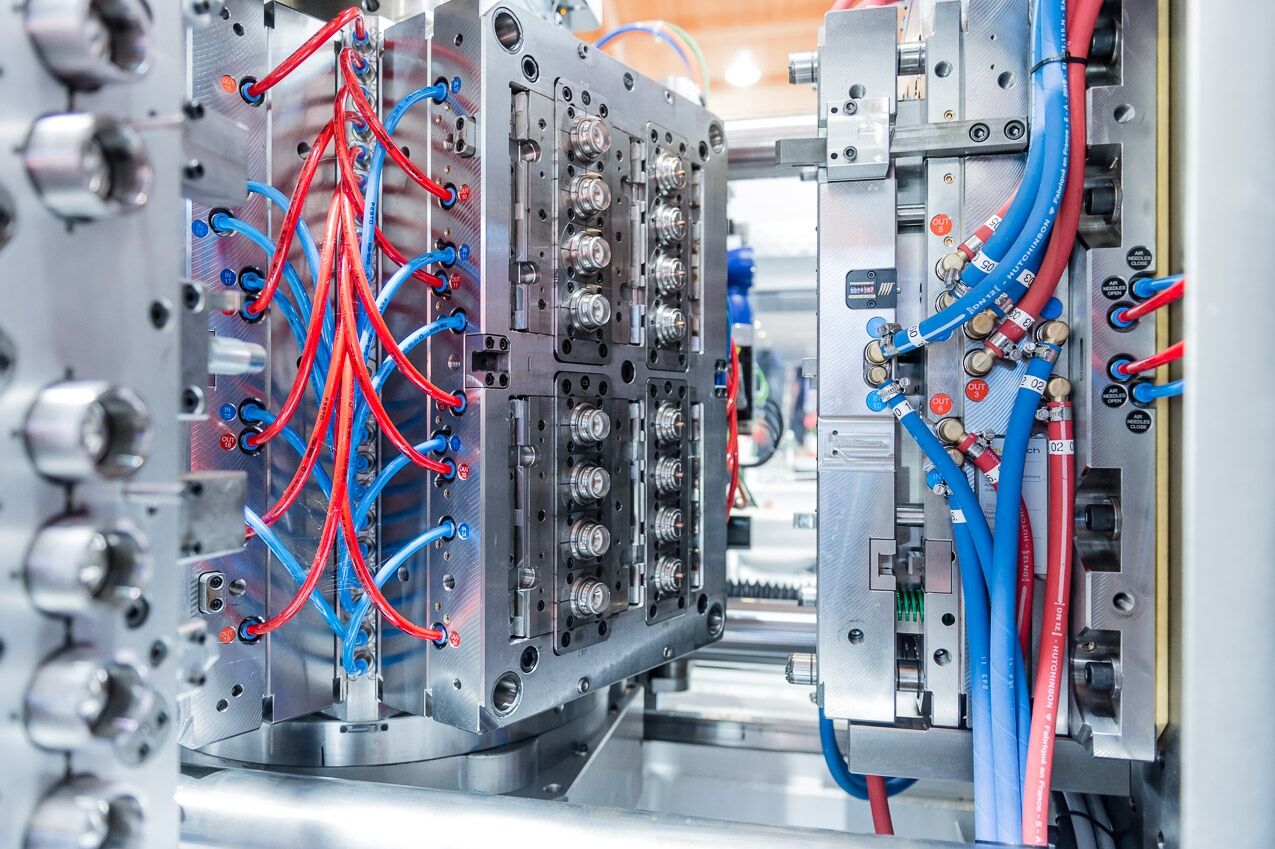

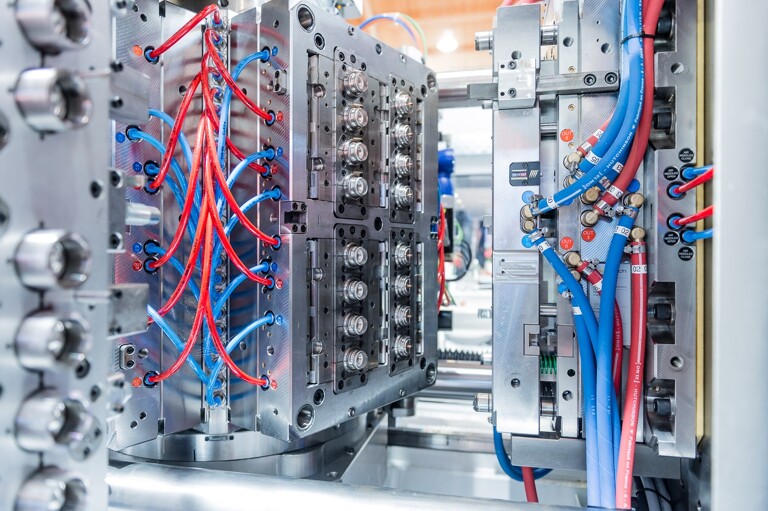

4 x 8 + 8-fach Werkzeug zur Herstellung eines Getränkeverschluss (Foto: Foboha)
Foboha zeigte auf der K 2013 auf zwei Partnerständen je eine Würfelform für die Herstellung von Verschlüssen für die Getränke-Verpackungsindustrie. Dabei waren erstmalig auf einer K-Messe gleich zwei vollelektrisch angetriebene Etagen-Wendesysteme zu sehen.
Vollelektrisch angetriebene Werkzeuge sind die optimale Lösung zum Einsatz in vollelektrischen Spritzgießmaschinen. Dieser Anforderung hat sich Foboha gestellt und unter anderem die ersten vollelektrisch angetriebenen Würfelsysteme entwickelt und gebaut. Alle Antriebe (Achsen) dieser Werkzeuge – vom Auswerfer über die Wendeeinheit bis zum Entnahmehandling – sind mit Servomotoren ausgestattet. Damit setzt Foboha erneut neue Maßstäbe auf dem Gebiet der Würfelformen. Gezeigt wurde auf dem Ferromatik Milacron Stand auf einer F 270 Cube ein 4 x 8 + 8-fach Werkzeug zur Herstellung eines Verschlusssystems für Getränkeflaschen oder Nahrungsergänzungsmittel.
Die Besonderheit ist, dass pro Trennebene jeweils acht Unter- und acht Oberteile gespritzt werden. In der 90° Position quer zur Maschinenlängsachse, werden von einem vollständig in die Form integrierten Handlingsystem die Oberteile aus dem Werkzeug entnommen und direkt auf die Unterteile, die für diesen Prozessschritt in der Kavität verbleiben, aufgeschraubt. Der Vorteil des Systems liegt neben der Kompaktheit, in der hervorragenden Montagepräzision und die damit verbundene hohe Produktionsverfügbarkeit. Es werden immer Teile aus den gleichen Kavitäten miteinander montiert. Das von Foboha konzipierte und gebaute elektrische Handlingsystem wird über eine speziell entwickelte Bedieneinheit programmiert.
Bei dem Produkt handelt es sich um einen zweiteiligen Schraubverschluss, der im geschlossenen Zustand z. B. ein UV-empfindliches Pulver aufnehmen kann. Sobald der Verschluss geöffnet wird, rieselt das Pulver in die Flasche und löst sich in der darin enthaltenen Flüssigkeit auf.
Das zweite vollelektrisch angetriebene Etagen-Wendesystem lief auf dem Arburg Stand auf einer Allrounder 720 A mit 3.200 kN Schließkraft. Gespritzt wurde ein Zwei-Komponenten Verschluss für Kartonageverpackungen (Saftverpackung).
Das 12 + 12-fach Pilotwerkzeug ist die Basis für eine hochkavitätige Serienform die gezielt auf die Anforderungen zur Produktion von Massenteilen ausgelegt ist. Die Führung des Würfels in der Wendeeinheit, in der die Form unten und oben gehalten wird, ist ein wichtiger Bestandteil des Systems, um die schnellst mögliche Zykluszeit bei geringstem Werkzeugverschleiß zu garantieren.
Bei diesem Verschluss kommen zwei inkompatible Materialien zum Einsatz, damit das Spritzteil beweglich bleibt. Sowohl für die Vorspritzlinge als auch für die Fertigteile verwendet Foboha das hauseigene, speziell für hochkavitätige Formen entwickelte Heißkanalsystem. Für die Vorspritzlinge kommt ein offenes Heißkanalsystem zum Einsatz; für das Umspritzen in der zweiten Station ein Nadelverschlusssystem. Vorteil des hauseigenen Systems ist die perfekte Auslegung des Heißkanals auf die hohen Anforderungen dieser Anwendung. Die voll funktionsfähigen und beweglichen Spritzteile sind ohne Montagenacharbeit direkt in die Kartonageverpackung einsetzbar.
