Mit einem eigenen Expert Corner präsentiert Engel, Schwertberg (Österreich), seine hohe Automatisierungskompetenz auf der Fakuma 2017. Mit dabei: Die Kleinroboter e-pic B und e-pic Z – integriert und mit erweiterter Softwarefunktionalität, der neue viper 20 speed für schnelllaufende Medical- und Packaging-Anwendungen und das neue 10-Zoll-Handbediengerät, das sich weltweit erstmalig exklusiv dem Fakuma-Publikum vorstellt.
e-pic Roboter integriert
Auf der Fakuma 2017 präsentiert Engel seine e-pic Roboter zum ersten Mal in einer integrierten Version und macht damit anschaulich deutlich, wie sich im Zusammenspiel von Spritzgießmaschine und Roboter Effizienzpotenziale optimal ausschöpfen lassen. In den integrierten Lösungen wird die CC300 Steuerung der Engel Spritzgießmaschine zum zentralen Bedienpanel für die gesamte Fertigungszelle. Das bedeutet ein gemeinsames Teiledaten- und Alarmmanagement sowie ein einheitliches Look-and-feel. Die durchgängige Bedienlogik vereinfacht deutlich die Inbetriebnahme, Programmierung und Steuerung sowohl der Roboter als auch der gesamten Fertigungszelle.
Die Integration ist ein wesentliches Merkmal der Engel Lösungen. Liefert Engel Spritzgießmaschine und Roboter aus einer Hand, sind die einzelnen Komponenten der Fertigungszelle sowohl steuerungstechnisch als auch mechanisch aus einem Guss. Spritzgießmaschine, Roboter und die weitere Peripherie, wie Förderbänder, Abwurfschächte, Angussrutschen und Schutzverdeckungen, sind im Design aufeinander abgestimmt und besonders platzsparend angeordnet. Darüber hinaus garantieren die integrierten Fertigungszellen ein Höchstmaß an Sicherheit. Das CE-Zertifikat wird jeweils für die Gesamtlösung erstellt.
Über die Euromap-67-Schnittstelle können alle Engel Roboter natürlich auch nachträglich an Spritzgießmaschinen angebunden werden, und dies unabhängig von der Maschinenmarke. Für die Montage der e-pic Roboter sind keinerlei Modifikationen an der Spritzgießmaschine erforderlich.
Efficiency control reduziert Energieverbrauch und Verschleiß
Die Kleinroboter der e-pic Baureihen e-pic Z (links) und e-pic B (rechts) lassen sich besonders einfach und schnell auf Spritzgießmaschinen der unterschiedlichsten Marken montieren. In Kombination mit einer ENGEL Spritzgießmaschine bieten die Roboter zudem den Vorteil der Steuerungsintegration, was die Programmierung und Bedienung vereinfacht und zusätzliche Effizienzpotenziale eröffnet. (Fotos: Engel)
Die e-pic Kleinroboter sind die jüngsten Produkte im Automatisierungsprogramm von Engel, die in zwei Varianten angeboten werden, als Pick-and-Place-Linearroboter (e-pic Z) und Servo-Angusspicker (e-pic B). Das Besondere der e-pic Baureihen ist, dass die Roboter statt einer klassischen x-Achse einen Schwenkarm in Leichtbauweise besitzen. Diese völlig neuartige Kinematik, mit der Engel ein Alleinstellungsmerkmal hält, erhöht deutlich die Dynamik und Energieeffizienz, reduziert den Wartungsaufwand und ermöglicht darüber hinaus eine sehr kompakte Anordnung auf der Spritzgießmaschine. Sowohl in Richtung der Spritz- als auch der Schließseite benötigt der Schwenkarm weniger Platz als eine Linearachse. Hindernisse, wie Aufbauten am Werkzeug, kann der Schwenkarm besonders einfach und schnell umfahren. Dabei ist die Bedienung des e-pic Roboters nicht komplizierter als die eines Linearroboters. Die Steuerung rechnet die rotatorischen Bewegungen in lineare Bewegungen um.
Neu zur Fakuma 2017 ist, dass Engel seine e-pic Roboter mit efficiency control ausrüstet. Mit Hilfe der Software passen die Roboter die Geschwindigkeit ihrer Bewegungen an den Zyklus des Spritzgießprozesses an, was den Energieverbrauch reduziert und die Lebensdauer der mechanischen Komponenten erhöht. In den viper Linearrobotern bewährt sich efficiency control bereits seit vielen Jahren.
Linearroboter viper 20 jetzt noch schneller

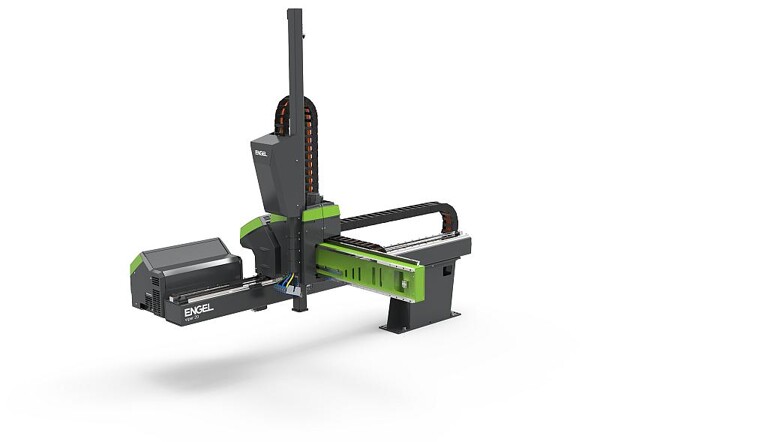

Um 30 Prozent schneller als der herkömmliche viper: Der neue viper 20 speed sichert Entnahmezeiten von deutlich unter 1 Sekunde. (Foto: Engel)
Auch die viper Linearroboter warten zur Fakuma mit einer Premiere auf. Der neue viper 20 speed sichert Entnahmezeiten von deutlich unter 1 Sekunde. Verantwortlich für diese neue Leistungsklasse sind die verstärkte servoelektrische Antriebstechnik sowie das reduzierte Eigengewicht der Roboterachsen. Der viper 20 speed wurde für Anwendungen mit Gesamtzykluszeiten um 4 Sekunden entwickelt und findet damit vor allem in den Branchen Medical und Packaging Anwendung. Top-Entry-Roboter bieten hier in der Regel eine besonders hohe Flexibilität.
Dank grafischer Ablaufvisualisierung kann der easix Mehrachsroboter so einfach wie ein viper Linearroboter bedient werden. Auf der Fakuma wird ein Engel easix gemeinsam mit dem neuen viper 20 speed arbeiten. (Foto: Engel)
Auf der Fakuma wird der neue Engel viper 20 speed seine Leistungsstärke mit dem Handling von Bechern unter Beweis stellen. Dafür arbeitet er im Duett mit einem Engel easix Mehrachsroboter, der die Becher vom laufenden Förderband aufnimmt, um sie in einem Magazin zu stapeln. Beide Roboter, der viper Linear- und der easix Mehrachsroboter, sind in dieser Anwendung in eine CC300-Steuerung integriert. Für die CC300 macht es keinen Unterschied, ob sie Linear- oder Drehachsen ansteuert. Die zusätzlichen Bewegungsbefehle für den Mehrachsroboter fügen sich nahtlos in die grafische Oberfläche ein, was die Bedienung deutlich vereinfacht. Um trotz der Komplexität des Gesamtsystems eine schnelle Parametrierung zu ermöglichen, bietet die Steuerung dem Anwender unterschiedliche Userlevels an, von der einfachen Ansicht bis zur vollen objektorientierten grafischen Ablaufdarstellung.
10 Zoll für noch mehr Bedienkomfort
Ein weiteres Highlight im Expert Corner Automation bei Engel neue 10-Zoll-Handbediengerät C10 für die Roboter der Engel Baureihen, das im kommenden Jahr die 7-Zoll-Geräte der C70-Serie ablösen wird. Die Besucher der Fakuma 2017 erhalten eine exklusive Vorschau. Das neue Handbediengerät wird deutlich mehr Übersicht bieten und damit den Bedienkomfort steigern.
Engel Automatisierungstechnik weiter stark wachsend
Größer aber kaum schwerer als die Vorgängerserie, bietet das neue 10-Zoll-Handbediengerät C10 von Engel mehr Bedienkomfort. (Foto: Engel)
Die Dynamik der Märkte stellt die Spritzgießproduktion vor immer komplexere Herausforderungen. Weltweit bietet Engel seinen Kunden Lösungen, die der gewünschten Automatisierungstiefe exakt entsprechen: Von der standardisierten Roboterzelle bis zur maßgeschneiderten Systemlösung. Die Basis für diese hohe Flexibilität bilden ein durchgängiges Roboterportfolio sowie die hohe Sonderautomatisierungskompetenz der Engel Experten. „In einem aktuellen Projekt integrieren wir neun Roboter unterschiedlicher Typen“, berichtet Walter Aumayr, Bereichsleiter Automatisierung und Peripherie von Engel Austria. „Die Nachfrage nach besonders komplexen Automatisierungszellen für hochintegrierte Fertigungsprozesse steigt an.“
Die Komplexität von Automatisierungsprojekten steigt. Mit dem weiteren Ausbau seiner weltweiten Automatisierungskompetenz trägt Engel diesem Trend Rechnung. (Foto: Engel)
Um gleichermaßen die individuellen Anforderungen der Verarbeiter und die Spezifika der einzelnen Ländermärkte punktgenau zu berücksichtigen, betreibt Engel außer in Österreich und Deutschland auch in China, Korea und den USA eigene Automatisierungszentren. Von den weltweit rund 6.000 Engel Mitarbeitern befassen sich mehr als 500 exklusiv mit der Automatisierungstechnik – und diese Zahl wird weiter steigen. „Wir stellen für die Automatisierung massiv neue Mitarbeiter ein“, so Aumayr.
Über die vergangenen fünf Jahre hat sich der Umsatz, den Engel mit Automatisierungsprojekten erwirtschaftet, mehr als verdoppelt, wobei sich der Bereich der Sonderautomatisierung mit Wachstumsraten von durchschnittlich 30 Prozent besonders dynamisch entwickelte. „Dieser Trend hält an“, sagt Aumayr. „Insgesamt wird die Engel Automatisierungstechnik im stark zweistelligen Prozentbereich weiter wachsen.“
